Базовый шаблон проекта для stm32f746g-disco на qbs в Qt Creator

Вам надоел MDK KEIL, IAR и миллион различных версий eclipse от каждого vender-а производящего те или иные ЦПУ, тогда тебе сюда. Приветствую тебя уважаемый читатель данной статьи.

Речь пойдет о том, как на стороне Linux поднять необходимые компоненты для старта написания встраиваемого программного обеспечения для микроконтроллеров (mcu) используя для этого openocd, кросскомпилятор для bare metal и qbs (системы сборки от Qt).

Все ниже описанные процедуры протестированы на Ubuntu 17.10.

Особенности qbs:

  • Позволяет собирать проекты для разных платформ в той же командной оболочке (shell);
  • Позволяет параллельно собирать множество конфигураций одного проекта;
  • Предоставляет быстрые инкрементальные сборки;
  • Использует QML-подобный язык;
  • Поддерживается c Qt Creator 2.8;
  • Не привязан к версии Qt, т.е. смена используемой версии Qt не заставляет менять версию инструментария сборки.

Собирает проект qbs очень быстро, особенно когда в проекте множество файлов, процесс сборки в разы быстрее, чем у описанных выше IDE (по мнению автора).

openocd

Установите следующие пакеты:

  • libtool
  • eclipse-cdt-autotools
  • libusb-1.0-0-dev

Установка openocd:

  • git clone http://openocd.zylin.com/openocd
  • git fetch http://openocd.zylin.com/openocd refs/changes/18/3918/16 && git checkout FETCH_HEAD
  • ./bootstrap
  • ./configure –enable-ft2232_ftd2xx
  • make
  • sudo make install

Подключите stm32f746g-disco к ПК, откройте терминал и выполните следующую команду:

openocd -f board/stm32f746g-disco.cfg -c “init” -c “reset init” -c “reset” -c “shutdown”

Вы должны увидеть информацию следующего характера:

Open On-Chip Debugger 0.10.0+dev-00208-gc892814 (2018-04-02-12:10)
Licensed under GNU GPL v2
For bug reports, read
        http://openocd.org/doc/doxygen/bugs.html
Info : The selected transport took over low-level target control. The results might differ compared to plain JTAG/SWD
adapter speed: 2000 kHz
adapter_nsrst_delay: 100
srst_only separate srst_nogate srst_open_drain connect_deassert_srst
Info : Unable to match requested speed 2000 kHz, using 1800 kHz
Info : Unable to match requested speed 2000 kHz, using 1800 kHz
Info : clock speed 1800 kHz
Info : STLINK v2 JTAG v25 API v2 SWIM v14 VID 0x0483 PID 0x374B
Info : using stlink api v2
Info : Target voltage: 3.231073
Warn : Silicon bug: single stepping will enter pending exception handler!
Info : stm32f7x.cpu: hardware has 8 breakpoints, 4 watchpoints
target halted due to debug-request, current mode: Thread
xPSR: 0x01000000 pc: 0x0802a0b8 msp: 0x2004c000
adapter speed: 4000 kHz
shutdown command invoked

При сборке проекта в Qt Creator происходит прошивка внутренней и внешней памяти (важно! openocd должен быть отключен).

Для отладки должен быть выбран debug режим и запущен openocd, для запуска выполните команду в терминале:

openocd -f board/stm32f746g-disco.cfg -c “init” -c “reset init”

arm-none-eabi

Установите arm-none-eabi (кросскомпилятор)

Toolchain-ы делятся на несколько типов или триплетов. Триплет обычно состоит из трёх частей: целевой процессор, вендор и ОС, вендор зачастую опускается.

  • none-eabi — toolchain для компиляции проекта работающего в bare metal;
  • none- или -unknown, после архитектуры – это вендор, но имя может опускаться;
  • eabi — toolchain для компиляции проекта работающего в какой-либо ОС. ABI определитель;
  • gnueabi- означает, что toolchain использует GNU EABI, и соответственно, glibc/eglibc.
  • gnueabihf-  тоже самое, но используется GNU EABI с Hard Float;
  • uclibcgnueabi- или -uclibc- – означает, что компилятор будет генерировать код в GNU EABI, но вместо glibc, будет использоваться uClibc;
  • newlib- обычно пишется не в ABI, а в ОС, такие toolchain-ы тоже, как правило, bare-metal;
  • Если toolchain не для arm-архитектуры, то EABI/ABI, обычно, опускается. И пишется просто -uclibc-, -gnu- или вообще -elf-;
  • eabihf — же самое, что и eabi, но с разницей в реализации ABI вызова функций с плавающей точкой. hf — расшифровывается как hard float;
  • Если в названии toolchain, есть -elf-, -eabi- или -newlib- то это toolchain  вскоре всего для bare-metal;
  • Если в названии toolchain есть -uclibcgnueabi- или -uclibc- – то это toolchain с linux-headers и uClibc;
  • Если в названии toolchain встречается -gnu- или -gnueabi-, то это toolchain с linux-headers и glibc/eglibc;

Данное описание неполное, оно захватывает только область embedded под микроконтроллеры.

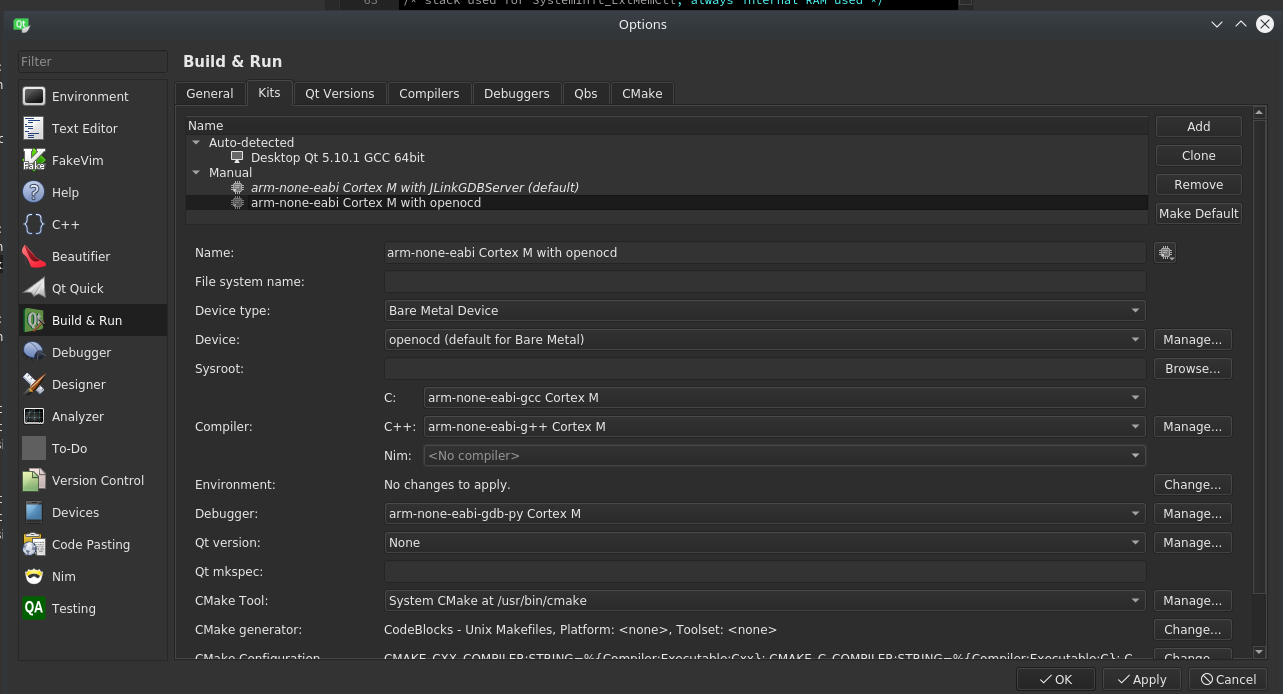

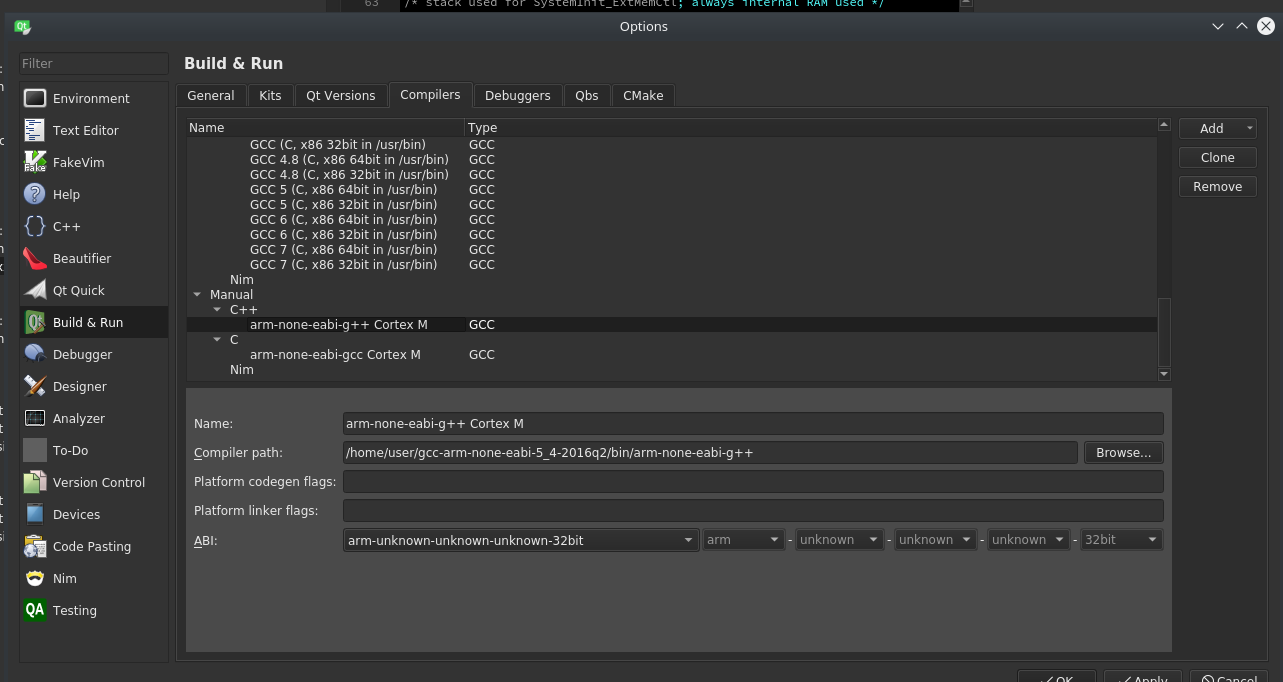

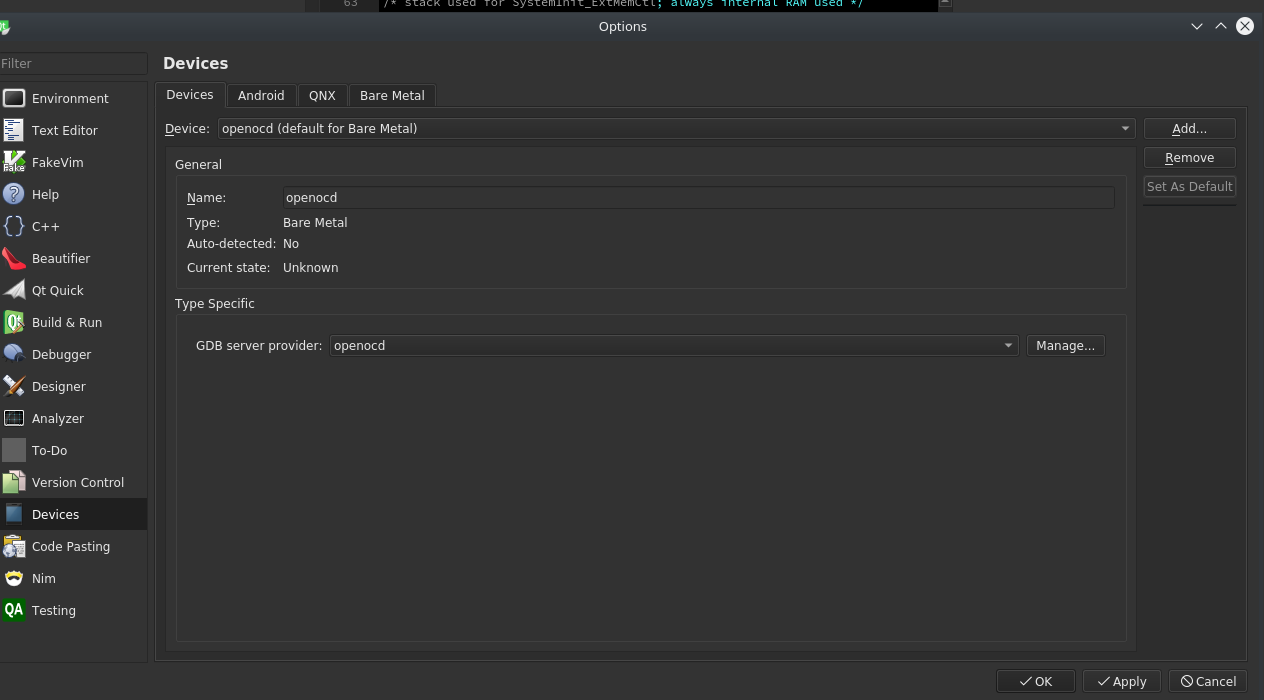

Настройка Qt Creator

Предварительно заходим по ссылке и выбираемые Qt Creator для скачивания. После процедуры установки, необходимо сконфигурировать необходимый qt kit для работы, для этого нужно выполнить действия показанные на скриншотах ниже. При сборки проекта Вы должны выбирать kit созданный для сборки под микроконтроллеры.


Вся магия сокрыта в qbs файле. В данном файле описываются все необходимые зависимости, так же данный пример содержит комментарии, благодаря которым Вы с легкостью сможете перейти на qbs.

//Подключаем стандартные библиотеки в стиле QML
//Основные концепции языка:
//Проект (Project), Продукт (Product), Артефакт (Artifact), Модуль (Module), Правило (Rule), Группа(Group), Зависимость (Depends), Тег (Tag).
//Продукт — это аналог pro или vcproj, т. е. одна цель для сборки.
//Проект — это набор ваших продуктов вместе с зависимостями, воспринимаемый системой сборки как одно целое. Один проект — один граф сборки.
//Тег — система классификации файлов. Например «*.cpp» => «cpp»
//Правило — Преобразование файлов проекта, отмеченных определенными тегами. Генерирует другие файлы, называемые Артефактами.
//Как правило, это компиляторы или другие системы сборки.
//Артефакт — файл, над который является выходным для правила (и возможно, входным для други правил). Это обычно «obj», «exe» файлы.
//У многих QML-объектов есть свойство condition, которое отвечает за то, будет собираться он или нет. А если нам необходимо разделить так файлы?
//Для этого их можно объединить в группу (Group)
//Rule умеет срабатывать на каждый файл, попадающий под что-то. Может срабатывать по разу на каждый фаил (например, для вызова компилятора), а может один раз на все (линкер).
//Transformer предназначен для срабатывания только на один фаил, с заранее определенным именем. Например, прошивальщик или какой-нибудь хитрый скрипт.
//флаг multiplex, который говорит о том, что это правило обрабатывает сразу все файлы данного типа скопом.

// We connect standard libraries in style QML
// Basic concepts of the language:
// Project, Product, Artifact, Module, Rule, Group, Depends, Tag.
// The product is an analog of pro or vcproj, that is, one target for the assembly.
// The project is a set of your products together with dependencies, perceived by the build system as one. One project - one assembly graph.
// Tag - file classification system. For example, "* .cpp" => "cpp"
// Rule - Converting project files marked with certain tags. Generates other files called Artifacts.
// Typically, these are compilers or other build systems.
// Artifact is the file over which is the output for the rule (and possibly the input for other rules). These are usually "obj", "exe" files.
// Many QML objects have a condition property, which is responsible for whether it will be assembled or not. And if we need to split the files like this?
// To do this, you can group them into a group (Group)
// Rule is able to work on every file that falls under something. It can trigger once per each file (for example, to call the compiler), but can once on all (linker).
// Transformer is intended for triggering only one file, with a predefined name. For example, the broacher or some cunning script.
// the multiplex flag, which says that this rule processes all files of this type at once.

import qbs
import qbs.FileInfo
import qbs.ModUtils

CppApplication {

    // основной элемент файла - проект.

    //    moduleSearchPaths: "qbs" // Папка для поиска дополнительных модулей, таких как cpp и qt

    // Один проект может состоять из нескольких продуктов - конечных целей сборки.
    // Один проект может состоять из нескольких продуктов - конечных целей сборки.
    // указываем связанные файлы с помощью references. Внимание: это не жестко заданный порядок!
    // Порядок задается с помощью зависимостей, о них позже
    //    references: [
    //           "*.qbs",
    //       ]

    // the main element of the file is the project.

    // moduleSearchPaths: "qbs" // Folder for finding additional modules, such as cpp and qt

    // One project can consist of several products - the final assembly goals.
    // One project can consist of several products - the final assembly goals.
    // specify the related files with references. Attention: this is not a rigidly prescribed order!
    // The order is specified using dependencies, about them later
    // references: [
    // "* .qbs",
    //]


    name: "QT-STM32746G-Discovery"
    // Название выходного файла (без суффикса, он зависит от цели)
    // The name of the output file (without the suffix, it depends on the purpose)
    type: [
        "application",
        "bin",
        "hex",
        // Тип - приложение, т.е. исполняемый файл.
        // Type - application, i.e. executable file.
    ]

    Depends {
        name: "cpp"
        // Этот продукт зависит от компилятора C++
        // This product depends on the C ++ compiler
    }

    consoleApplication: true
    cpp.positionIndependentCode: false
    cpp.executableSuffix: ".elf"

    property string Home: path + "/.."
    property string Config: Home + "/Config"
    property string FreeRTOS: Home + "/Middlewares/Third_Party/FreeRTOS"
    property string CMSIS_RTOS: FreeRTOS + "/Source/CMSIS_RTOS"
    property string FatFs: Home + "/Middlewares/Third_Party/FatFs"
    property string HAL: Home + "/Drivers/STM32F7xx_HAL_Driver"
    property string CMSIS: Home + "/Drivers/CMSIS"
    property string Inc: Home + "/Core/Inc"
    property string Src: Home + "/Core/Src"
    property string startup: Home + "/startup"
    property string USB_HOST: Home + "/Middlewares/ST/STM32_USB_Host_Library"
    property string STemWin: Home + "/Gui"
    property string GUIBuilder: Home + "/GUIBuilder"
    property string BSP: Home + "/Drivers/BSP/STM32746G-Discovery"
    property string Utilities: Home + "/Utilities"
    property string Components: Home + "/Drivers/BSP/Components"
    property string Modules: Home + "/Modules"
    property string lwip: Home + "/Middlewares/Third_Party/LwIP"

    Group {
        // Имя группы
        // A group name
        name: "Template"
        // Список файлов в данном проекте.
        // List of files in this project.
        files: [
        ]
        // Каталоги с включенными файлами
        // Directories with included files
        cpp.includePaths: [
        ]
        // Пути до библиотек
        // Paths to Libraries
        cpp.libraryPaths: []
    }

    Group {
        //Имя группы
        name: "lwip"
        //Список файлов в данном проекте.
        files: [
            lwip + "/src/include/*/*.h",
            lwip + "/src/include/*/*/*.h",
            lwip + "/src/netif/*.c",
            lwip + "/system/*.h",
            lwip + "/system/OS/*.h",
            lwip + "/src/api/*.c",
            lwip + "/src/core/*.c",
            lwip + "/src/api/*.c",
            lwip + "/src/core/ipv4/*.c",
            lwip + "/system/OS/*.c",
        ]
    }

    Group {
        name: "Modules"
        files: [
            Modules + "/vnc_server/*.c",
            Modules + "/vnc_server/*.h",
            Modules + "/videoplayer/*.h",
            Modules + "/videoplayer/*.c",
            Modules + "/Common/*.c",
            Modules + "/Common/*.h",
            Modules + "/audio_recorder/*.c",
            Modules + "/audio_recorder/*.h",
            Modules + "/audio_player/*.c",
            Modules + "/audio_player/*.h",
            Modules + "/audio_player/Addons/SpiritDSP_LoudnessControl/*.h",
            Modules + "/audio_player/Addons/SpiritDSP_LoudnessControl/*.a",
            Modules + "/audio_player/Addons/SpiritDSP_Equalizer/*.a",
            Modules + "/audio_player/Addons/SpiritDSP_Equalizer/*.h",
            Modules + "/audio_player/Addons/SpiritDSP_Mixer/*.h",
        ]
    }

    Group {
        name: "Components"
        files: [
            Components + "/ft5336/*.c",
            Components + "/ft5336/*.h",
            Components + "/wm8994/*.c",
            Components + "/wm8994/*.h",
        ]
    }

    Group {
        name: "Utilities"
        files: [
            Utilities + "/CPU/*.h",
            Utilities + "/CPU/*.c",
        ]
    }

    Group {
        name: "BSP"
        files: [
            BSP + "/*.c",
            BSP + "/*.h",
        ]
    }

    Group {
        name: "Config"
        files: [
            Config + "/*.h",
            Config + "/*.c",
        ]
    }

    Group {
        name: "STemWin"
        files: [
            STemWin + "/Core/audio_player/*win.c",
            STemWin + "/Core/audio_recorder/*win.c",
            STemWin + "/Core/games/*win.c",
            STemWin + "/Core/gardening_control/*win.c",
            STemWin + "/Core/home_alarme/*win.c",
            STemWin + "/Core/settings/*win.c",
            STemWin + "/Core/videoplayer/*win.c",
            STemWin + "/Core/vnc_server/*win.c",
            STemWin + "/Target/*.c",
            STemWin + "/Target/*.h",
            STemWin + "/STemWin_Addons/*.c",
            STemWin + "/STemWin_Addons/*.h",
            STemWin + "/STemWin_Addons/STM32746G_Discovery_STemWin_Addons_GCC.a",
            Home + "/Middlewares/ST/STemWin/inc/*.h",
            Home + "/Middlewares/ST/STemWin/OS/GUI_X_OS.c",
            Home + "/Middlewares/ST/STemWin/Lib/STemWin540_CM7_OS_GCC_ot.a",
        ]
    }

    Group {
        name: "GUIBuilder"
        files: [
            GUIBuilder + "/*.c",
        ]
    }

    Group {
        name: "FreRTOS v9.0.0"
        files: [
            FreeRTOS + "/Source/*.c",
            FreeRTOS + "/Source/include/*.h",
            FreeRTOS + "/Source/portable/GCC/ARM_CM7/r0p1/*.h",
            FreeRTOS + "/Source/portable/GCC/ARM_CM7/r0p1/*.c",
            FreeRTOS + "/Source/portable/Common/mpu_wrappers.c",
//            FreeRTOS + "/Source/portable/MemMang/heap_1.c",
//            FreeRTOS + "/Source/portable/MemMang/heap_2.c",
//            FreeRTOS + "/Source/portable/MemMang/heap_3.c",
            FreeRTOS + "/Source/portable/MemMang/heap_4.c",
//            FreeRTOS + "/Source/portable/MemMang/heap_5.c",
        ]
    }

    Group {
        name: "CMSIS_RTOS"
        files: [
            CMSIS_RTOS + "/*.c",
            CMSIS_RTOS + "/*.h",
        ]
    }

    Group {
        name: "FatFs"
        files: [
            FatFs + "/src/*.c",
            FatFs + "/src/*.h",
            FatFs + "/src/option/syscall.c",
            FatFs + "/src/option/unicode.c",
        ]
    }

    Group {
        name: "HAL"
        files: [
            HAL + "/Src/*.c",
            HAL + "/Inc/*.h",
            HAL + "/Inc/Legacy/*.h",
        ]
        excludeFiles: [
            HAL + "/Src/stm32f7xx_hal_timebase_rtc_alarm_template.c",
            HAL + "/Src/stm32f7xx_hal_timebase_rtc_wakeup_template.c",
            HAL + "/Src/stm32f7xx_hal_timebase_tim_template.c",
        ]
    }

    Group {
        name: "CMSIS"
        files: [
            CMSIS + "/Include/*.h",
            CMSIS + "/Device/ST/STM32F7xx/Source/Templates/*",
            CMSIS + "/Device/ST/STM32F7xx/Include/*.h",
        ]
        excludeFiles: [
            CMSIS + "/Device/ST/STM32F7xx/Source/Templates/system_stm32f7xx.c",
        ]
    }

    Group {
        name: "Inc"
        files: [
            Inc + "/*.h",
        ]
    }

    Group {
        name: "Src"
        files: [
            Src + "/*.c",
            Src + "/*.cpp",
        ]
        cpp.libraryPaths: [
             STemWin + "/STemWin_Addons",
             Home + "/Middlewares/ST/STemWin/Lib",
        ]

        cpp.staticLibraries: [
            ":STM32746G_Discovery_STemWin_Addons_GCC.a",
            ":STemWin540_CM7_OS_GCC_ot.a",
        ]
    }

    Group {
        name: "startup"
        files: [
            startup + "/*.s",
        ]
    }

    Group {
        name: "USB HOST"
        files: [
            USB_HOST + "/Core/Src/*.c",
            USB_HOST + "/Core/Inc/*.h",
            USB_HOST + "/Class/MSC/Src/*.c",
            USB_HOST + "/Class/MSC/Inc/*.h",
        ]
        excludeFiles: [
            USB_HOST + "/Core/Src/usbh_conf_template.c",
            USB_HOST + "/Core/Inc/usbh_conf_template.h",
        ]
    }

    Group {
        // Имя группы
        // A group name
        name: "LD"
        // Список файлов в данном проекте
        // List of files in this project
        files: [
            Home + "/*.ld",
        ]
    }

    // Каталоги с включенными файлами
    // Directories with included files
    cpp.includePaths: [
        Config,

        CMSIS + "/Include",
        CMSIS + "/Device/ST/STM32F7xx/Include",

        Inc,

        FreeRTOS + "/Source/include",
        FreeRTOS + "/Source/portable/GCC/ARM_CM7/r0p1",

        CMSIS_RTOS,

        FatFs + "/src",

        HAL + "/Inc",
        HAL + "/Inc/Legacy",

        USB_HOST + "/Core/Inc",
        USB_HOST + "/Class/MSC/Inc",

        STemWin + "/Target",
        STemWin + "/STemWin_Addons",
        Home + "/Middlewares/ST/STemWin/inc",
        Home + "/Middlewares/ST/STemWin",

        Utilities + "/CPU",
        Utilities + "/Fonts",
        BSP,

        Components,

        Modules + "/vnc_server",
        Modules + "/videoplayer",
        Modules + "/Common",
        Modules + "/audio_recorder",
        Modules + "/audio_player",
        Modules + "/audio_player/Addons/SpiritDSP_LoudnessControl",
        Modules + "/audio_player/Addons/SpiritDSP_Equalizer",
        Modules + "/audio_player/Addons/SpiritDSP_Mixer",


        lwip + "/src/include",
        lwip + "/system",
        lwip + "/system/OS",

        Components + "/ft5336",
        Components + "/wm8994",

    ]

    cpp.defines: [
        "USE_HAL_DRIVER",
        "STM32F746xx",
        "USE_STM32746G_DISCOVERY",
        "__weak=__attribute__((weak))",
        "__packed=__attribute__((__packed__))",

    ]

    //    --------------------------------------------------------------------
    //    | ARM Core | Command Line Options                       | multilib |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-M0+| -mthumb -mcpu=cortex-m0plus                | armv6-m  |
    //    |Cortex-M0 | -mthumb -mcpu=cortex-m0                    |          |
    //    |Cortex-M1 | -mthumb -mcpu=cortex-m1                    |          |
    //    |          |--------------------------------------------|          |
    //    |          | -mthumb -march=armv6-m                     |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-M3 | -mthumb -mcpu=cortex-m3                    | armv7-m  |
    //    |          |--------------------------------------------|          |
    //    |          | -mthumb -march=armv7-m                     |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-M4 | -mthumb -mcpu=cortex-m4                    | armv7e-m |
    //    |(No FP)   |--------------------------------------------|          |
    //    |          | -mthumb -march=armv7e-m                    |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-M4 | -mthumb -mcpu=cortex-m4 -mfloat-abi=softfp | armv7e-m |
    //    |(Soft FP) | -mfpu=fpv4-sp-d16                          | /softfp  |
    //    |          |--------------------------------------------|          |
    //    |          | -mthumb -march=armv7e-m -mfloat-abi=softfp |          |
    //    |          | -mfpu=fpv4-sp-d16                          |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-M4 | -mthumb -mcpu=cortex-m4 -mfloat-abi=hard   | armv7e-m |
    //    |(Hard FP) | -mfpu=fpv4-sp-d16                          | /fpu     |
    //    |          |--------------------------------------------|          |
    //    |          | -mthumb -march=armv7e-m -mfloat-abi=hard   |          |
    //    |          | -mfpu=fpv4-sp-d16                          |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-M7 | -mthumb -mcpu=cortex-m7                    | armv7e-m |
    //    |(No FP)   |--------------------------------------------|          |
    //    |          | -mthumb -march=armv7e-m                    |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-M7 | -mthumb -mcpu=cortex-m7 -mfloat-abi=softfp | armv7e-m |
    //    |(Soft FP) | -mfpu=fpv5-sp-d16                          | /softfp  |
    //    |          |--------------------------------------------|          |
    //    |          | -mthumb -march=armv7e-m -mfloat-abi=softfp |          |
    //    |          | -mfpu=fpv5-sp-d16                          |          |
    //    |          |--------------------------------------------|          |
    //    |          | -mthumb -mcpu=cortex-m7 -mfloat-abi=softfp |          |
    //    |          | -mfpu=fpv5-d16                             |          |
    //    |          |--------------------------------------------|          |
    //    |          | -mthumb -march=armv7e-m -mfloat-abi=softfp |          |
    //    |          | -mfpu=fpv5-d16                             |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-M7 | -mthumb -mcpu=cortex-m7 -mfloat-abi=hard   | armv7e-m |
    //    |(Hard FP) | -mfpu=fpv5-sp-d16                          | /fpu     |
    //    |          |--------------------------------------------|          |
    //    |          | -mthumb -march=armv7e-m -mfloat-abi=hard   |          |
    //    |          | -mfpu=fpv5-sp-d16                          |          |
    //    |          |--------------------------------------------|          |
    //    |          | -mthumb -mcpu=cortex-m7 -mfloat-abi=hard   |          |
    //    |          | -mfpu=fpv5-d16                             |          |
    //    |          |--------------------------------------------|          |
    //    |          | -mthumb -march=armv7e-m -mfloat-abi=hard   |          |
    //    |          | -mfpu=fpv5-d16                             |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-R4 | [-mthumb] -march=armv7-r                   | armv7-ar |
    //    |Cortex-R5 |                                            | /thumb   |
    //    |Cortex-R7 |                                            |          |
    //    |(No FP)   |                                            |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-R4 | [-mthumb] -march=armv7-r -mfloat-abi=softfp| armv7-ar |
    //    |Cortex-R5 | -mfpu=vfpv3-d16                            | /thumb   |
    //    |Cortex-R7 |                                            | /softfp  |
    //    |(Soft FP) |                                            |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-R4 | [-mthumb] -march=armv7-r -mfloat-abi=hard  | armv7-ar |
    //    |Cortex-R5 | -mfpu=vfpv3-d16                            | /thumb   |
    //    |Cortex-R7 |                                            | /fpu     |
    //    |(Hard FP) |                                            |          |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-A* | [-mthumb] -march=armv7-a                   | armv7-ar |
    //    |(No FP)   |                                            | /thumb   |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-A* | [-mthumb] -march=armv7-a -mfloat-abi=softfp| armv7-ar |
    //    |(Soft FP) | -mfpu=vfpv3-d16                            | /thumb   |
    //    |          |                                            | /softfp  |
    //    |----------|--------------------------------------------|----------|
    //    |Cortex-A* | [-mthumb] -march=armv7-a -mfloat-abi=hard  | armv7-ar |
    //    |(Hard FP) | -mfpu=vfpv3-d16                            | /thumb   |
    //    |          |                                            | /fpu     |
    //    --------------------------------------------------------------------

    cpp.commonCompilerFlags: [
        "-mcpu=cortex-m7",
        "-mfloat-abi=hard",
        "-mfpu=fpv5-d16",
        "-mthumb",
    ]

    cpp.driverFlags: [
        "-mcpu=cortex-m7",
        "-mfloat-abi=hard",
        "-mfpu=fpv5-d16",
        "-mthumb",
        "-Xlinker",
        "--gc-sections",
        "-specs=nosys.specs",
        "-specs=nano.specs",
        "-Wl,-Map=" + path + "/../QT-STM32746G-Discovery.map",
    ]

    cpp.linkerFlags: [
        "--start-group",
        "-T" + path + "/../STM32F746NGHx_FLASH.ld",
    ]

    cpp.libraryPaths: [
        Home + "/Middlewares/ST/STemWin/Lib",
        STemWin + "/STemWin_Addons",
    ]

    cpp.staticLibraries: [
        ":STemWin540_CM7_OS_GCC_ot.a",
        ":STM32746G_Discovery_STemWin_Addons_GCC.a",
    ]

    Properties {
        condition: qbs.buildVariant === "debug"
        cpp.debugInformation: true
        cpp.optimization: "none"
    }

    Properties {
        condition: qbs.buildVariant === "release"
        cpp.debugInformation: false
        cpp.optimization: "small"
        // Виды оптимизаций
        // Types of optimizations
        // "none", "fast", "small"
    }

    Properties {
        condition: cpp.debugInformation
        cpp.defines: outer.concat("DEBUG")
    }

    Group {
        // Properties for the produced executable
        // Свойства созданного исполняемого файла
        fileTagsFilter: product.type
        qbs.install: true
    }

    // Создать .bin файл
    // Create a .bin file
    Rule {
        id: binDebugFrmw
        condition: qbs.buildVariant === "debug"
        inputs: ["application"]

        Artifact {
            fileTags: ["bin"]
            filePath: input.baseDir + "/" + input.baseName + ".bin"
        }

        prepare: {
            var objCopyPath = "arm-none-eabi-objcopy"
            var argsConv = ["-O", "binary", input.filePath, output.filePath]
            var cmd = new Command(objCopyPath, argsConv)
            cmd.description = "converting to BIN: " + FileInfo.fileName(
                        input.filePath) + " -> " + input.baseName + ".bin"

            // Запись в nor память по qspi
            // Write to the nor memory by qspi
            var argsFlashingQspi =
            [           "-f", "board/stm32f746g-disco.cfg",
                        "-c", "init",
                        "-c", "reset init",
                        "-c", "flash write_bank 1 " + output.filePath + " 0",
                        "-c", "reset",
                        "-c", "shutdown"
            ]

            var cmdFlashQspi = new Command("openocd", argsFlashingQspi);
            cmdFlashQspi.description = "Wrtie to the NOR QSPI"

            // Запись во внутреннюю память
            // Write to the internal memory
            var argsFlashingInternalFlash =
            [           "-f", "board/stm32f746g-disco.cfg",
                        "-c", "init",
                        "-c", "reset init",
                        "-c", "flash write_image erase " + input.filePath,
                        "-c", "reset",
                        "-c", "shutdown"
            ]

            var cmdFlashInternalFlash = new Command("openocd", argsFlashingInternalFlash);
            cmdFlashInternalFlash.description = "Wrtie to the internal flash"

            return [cmd, cmdFlashQspi, cmdFlashInternalFlash]
        }
    }

    // Создать .bin файл
    // Create a .bin file
    Rule {
        id: binFrmw
        condition: qbs.buildVariant === "release"
        inputs: ["application"]

        Artifact {
            fileTags: ["bin"]
            filePath: input.baseDir + "/" + input.baseName + ".bin"
        }

        prepare: {
            var objCopyPath = "arm-none-eabi-objcopy"
            var argsConv = ["-O", "binary", input.filePath, output.filePath]
            var cmd = new Command(objCopyPath, argsConv)
            cmd.description = "converting to BIN: " + FileInfo.fileName(
                        input.filePath) + " -> " + input.baseName + ".bin"

            // Запись в nor память по qspi
            // Write to the nor memory by qspi
            var argsFlashingQspi =
            [           "-f", "board/stm32f746g-disco.cfg",
                        "-c", "init",
                        "-c", "reset init",
                        "-c", "flash write_bank 1 " + output.filePath + " 0",
                        "-c", "reset",
                        "-c", "shutdown"
            ]

            var cmdFlashQspi = new Command("openocd", argsFlashingQspi);
            cmdFlashQspi.description = "Wrtie to the NOR QSPI"

            // Запись во внутреннюю память
            // Write to the internal memory
            var argsFlashingInternalFlash =
            [           "-f", "board/stm32f746g-disco.cfg",
                        "-c", "init",
                        "-c", "reset init",
                        "-c", "flash write_image erase " + input.filePath,
                        "-c", "reset",
                        "-c", "shutdown"
            ]

            var cmdFlashInternalFlash = new Command("openocd", argsFlashingInternalFlash);
            cmdFlashInternalFlash.description = "Wrtie to the internal flash"

            return [cmd, cmdFlashQspi, cmdFlashInternalFlash]
        }
    }

    // Создать .hex файл
    // Create a .hex file
    Rule {
        id: hexFrmw
        condition: qbs.buildVariant === "release"
        inputs: ["application"]

        Artifact {
            fileTags: ["hex"]
            filePath: input.baseDir + "/" + input.baseName + ".hex"
        }

        prepare: {
            var objCopyPath = "arm-none-eabi-objcopy"
            var argsConv = ["-O", "ihex", input.filePath, output.filePath]
            var cmd = new Command(objCopyPath, argsConv)
            cmd.description = "converting to HEX: " + FileInfo.fileName(
                        input.filePath) + " -> " + input.baseName + ".hex"

            return [cmd]
        }
    }
}

Базовый шаблон проекта для stm32f746g-disco на qbs в Qt Creator можно скачать по ссылке с guthub или

git clone https://github.com/mcuby/template-qbs-stm32f746g-disco.git

Leave a Reply

Your email address will not be published. Required fields are marked *

Лимит времени истёк. Пожалуйста, перезагрузите CAPTCHA.
