ARM STM32F7. STM32F746G-DISCO.

Всем привет!
Недавно пришла отладочная плата STM32F746G-DISCO, очень был этому рад и конечно решил поделится с Вами первыми впечатлениями. В предыдущем обзоре об новом ядре Cortex M7, я уже рассказывал, какая аппаратная поддержка реализовано на данной отладочной плате.

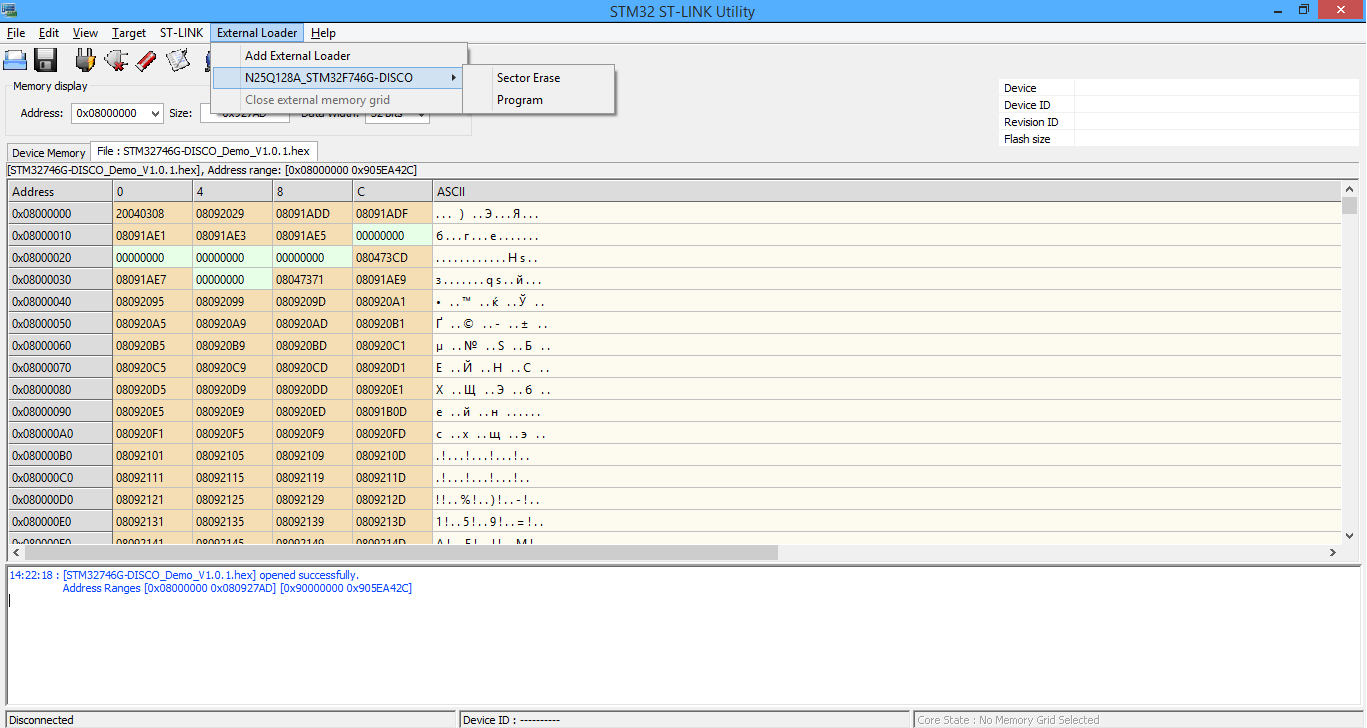

Первое что будем делать, загрузим демонстрационную прошивку с каталога для ранее скаченного куба версии 1.1.0. Для этого необходимо будет скачать новую версию STM32 ST-LINK Utility (на момент написания статьи доступная версия 3.7.0). Файл прошивки размещается в каталоге C:\STM32Cube_FW_F7_V1.1.0\Projects\STM32746G-Discovery\Demonstration\Binaries.
Если посмотреть внимательно у нас две области памяти для загрузки прошивки на отладочную плату. Это связанно с тем, что бинарь не много, не мало, а весит 18,2 метра.

Теперь поработаем с отладочной платой и посмотрим, что из себя представляет демонстрационный проект.

Чтобы начать запускать примеры из Keil необходимо установить пакеты для работы stm32f7.

Второй пример, который я запустил, был STM32Cube_FW_F7_V1.1.0\Projects\STM32746G-Discovery\Applications\LwIP, в дальнейшем появятся статьи по работе с LwIP и со стеком протоколов TCP/IP. При включении устройство пытается получить адрес по DHCP. DHCP (Dynamic Host Configuration Protocol — протокол динамической настройки узла) — сетевой протокол, позволяющий компьютерам автоматически получать IP-адрес и другие параметры, необходимые для работы в сети TCP/IP. Данный протокол работает по модели «клиент-сервер». Для автоматической конфигурации компьютер-клиент на этапе конфигурации сетевого устройства обращается к так называемому серверу DHCP, и получает от него нужные параметры. Сетевой администратор может задать диапазон адресов, распределяемых сервером среди компьютеров. Это позволяет избежать ручной настройки компьютеров сети и уменьшает количество ошибок. Протокол DHCP используется в большинстве сетей TCP/IP. Пример – это web-server, страничка с информацией об компании ST.

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "lwip/netif.h"
#include "lwip/tcpip.h"
#include "cmsis_os.h"
#include "ethernetif.h"
#include "app_ethernet.h"
#include "lcd_log.h"
#include "httpserver-netconn.h"

/* Private typedef -----------------------------------------------------------*/
/* Private define ------------------------------------------------------------*/
/* Private macro -------------------------------------------------------------*/
/* Private variables ---------------------------------------------------------*/
struct netif gnetif; /* network interface structure */

/* Private function prototypes -----------------------------------------------*/
static void SystemClock_Config(void);
static void StartThread(void const * argument);
static void BSP_Config(void);
static void Netif_Config(void);
static void MPU_Config(void);
static void CPU_CACHE_Enable(void);

/* Private functions ---------------------------------------------------------*/

/**
  * @brief  Main program
  * @param  None
  * @retval None
  */
int main(void)
{
  /* Configure the MPU attributes as Write Through */
  MPU_Config();

  /* Enable the CPU Cache */
  CPU_CACHE_Enable();

  /* STM32F7xx HAL library initialization:
       - Configure the Flash ART accelerator on ITCM interface
       - Configure the Systick to generate an interrupt each 1 msec
       - Set NVIC Group Priority to 4
       - Global MSP (MCU Support Package) initialization
     */
  HAL_Init();

  /* Configure the system clock to 216 MHz */
  SystemClock_Config();

  /* Init thread */
#if defined(__GNUC__)
  osThreadDef(Start, StartThread, osPriorityNormal, 0, configMINIMAL_STACK_SIZE * 5);
#else
  osThreadDef(Start, StartThread, osPriorityNormal, 0, configMINIMAL_STACK_SIZE * 2);
#endif

  osThreadCreate (osThread(Start), NULL);

  /* Start scheduler */
  osKernelStart();

  /* We should never get here as control is now taken by the scheduler */
  for( ;; );
}

/**
  * @brief  Start Thread
  * @param  argument not used
  * @retval None
  */
static void StartThread(void const * argument)
{
  /* Initialize LCD and LEDs */
  BSP_Config();

  /* Create tcp_ip stack thread */
  tcpip_init(NULL, NULL);

  /* Initialize the LwIP stack */
  Netif_Config();

  /* Initialize webserver demo */
  http_server_netconn_init();

  /* Notify user about the network interface config */
  User_notification(&gnetif);

#ifdef USE_DHCP
  /* Start DHCPClient */
#if defined(__GNUC__)
  osThreadDef(DHCP, DHCP_thread, osPriorityBelowNormal, 0, configMINIMAL_STACK_SIZE * 5);
#else
  osThreadDef(DHCP, DHCP_thread, osPriorityBelowNormal, 0, configMINIMAL_STACK_SIZE * 2);
#endif

  osThreadCreate (osThread(DHCP), &gnetif);
#endif

  for( ;; )
  {
    /* Delete the Init Thread */
    osThreadTerminate(NULL);
  }
}

/**
  * @brief  Initializes the lwIP stack
  * @param  None
  * @retval None
  */
static void Netif_Config(void)
{
  struct ip_addr ipaddr;
  struct ip_addr netmask;
  struct ip_addr gw;

  /* IP address setting */
  IP4_ADDR(&ipaddr, IP_ADDR0, IP_ADDR1, IP_ADDR2, IP_ADDR3);
  IP4_ADDR(&netmask, NETMASK_ADDR0, NETMASK_ADDR1 , NETMASK_ADDR2, NETMASK_ADDR3);
  IP4_ADDR(&gw, GW_ADDR0, GW_ADDR1, GW_ADDR2, GW_ADDR3);

  /* - netif_add(struct netif *netif, struct ip_addr *ipaddr,
  struct ip_addr *netmask, struct ip_addr *gw,
  void *state, err_t (* init)(struct netif *netif),
  err_t (* input)(struct pbuf *p, struct netif *netif))

  Adds your network interface to the netif_list. Allocate a struct
  netif and pass a pointer to this structure as the first argument.
  Give pointers to cleared ip_addr structures when using DHCP,
  or fill them with sane numbers otherwise. The state pointer may be NULL.

  The init function pointer must point to a initialization function for
  your ethernet netif interface. The following code illustrates it's use.*/

  netif_add(&gnetif, &ipaddr, &netmask, &gw, NULL, &ethernetif_init, &tcpip_input);

  /*  Registers the default network interface. */
  netif_set_default(&gnetif);

  if (netif_is_link_up(&gnetif))
  {
    /* When the netif is fully configured this function must be called.*/
    netif_set_up(&gnetif);
  }
  else
  {
    /* When the netif link is down this function must be called */
    netif_set_down(&gnetif);
  }
}

/**
  * @brief  Initializes the STM32756G-EVAL's LCD and LEDs resources.
  * @param  None
  * @retval None
  */
static void BSP_Config(void)
{
  /* Initialize the LCD */
  BSP_LCD_Init();

  /* Initialize the LCD Layers */
  BSP_LCD_LayerDefaultInit(1, LCD_FB_START_ADDRESS);

  /* Set LCD Foreground Layer  */
  BSP_LCD_SelectLayer(1);

  BSP_LCD_SetFont(&LCD_DEFAULT_FONT);

  /* Initialize LCD Log module */
  LCD_LOG_Init();

  /* Show Header and Footer texts */
  LCD_LOG_SetHeader((uint8_t *)"Webserver Application Netconn API");
  LCD_LOG_SetFooter((uint8_t *)"STM32746G-DISCO board");

  LCD_UsrLog ((char *)"  State: Ethernet Initialization ...\n");
}

/**
  * @brief  System Clock Configuration
  *         The system Clock is configured as follow :
  *            System Clock source            = PLL (HSE)
  *            SYSCLK(Hz)                     = 216000000
  *            HCLK(Hz)                       = 216000000
  *            AHB Prescaler                  = 1
  *            APB1 Prescaler                 = 4
  *            APB2 Prescaler                 = 2
  *            HSE Frequency(Hz)              = 25000000
  *            PLL_M                          = 25
  *            PLL_N                          = 432
  *            PLL_P                          = 2
  *            PLL_Q                          = 9
  *            VDD(V)                         = 3.3
  *            Main regulator output voltage  = Scale1 mode
  *            Flash Latency(WS)              = 7
  * @param  None
  * @retval None
  */
static void SystemClock_Config(void)
{
  RCC_ClkInitTypeDef RCC_ClkInitStruct;
  RCC_OscInitTypeDef RCC_OscInitStruct;
  HAL_StatusTypeDef ret = HAL_OK;

  /* Enable HSE Oscillator and activate PLL with HSE as source */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLM = 25;
  RCC_OscInitStruct.PLL.PLLN = 432;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
  RCC_OscInitStruct.PLL.PLLQ = 9;

  ret = HAL_RCC_OscConfig(&RCC_OscInitStruct);
  if(ret != HAL_OK)
  {
    while(1) { ; }
  }

  /* Activate the OverDrive to reach the 216 MHz Frequency */
  ret = HAL_PWREx_EnableOverDrive();
  if(ret != HAL_OK)
  {
    while(1) { ; }
  }

  /* Select PLL as system clock source and configure the HCLK, PCLK1 and PCLK2 clocks dividers */
  RCC_ClkInitStruct.ClockType = (RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2);
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;

  ret = HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_7);
  if(ret != HAL_OK)
  {
    while(1) { ; }
  }
}

/**
  * @brief  Configure the MPU attributes as Write Through for SRAM1/2.
  * @note   The Base Address is 0x20010000 since this memory interface is the AXI.
  *         The Region Size is 256KB, it is related to SRAM1 and SRAM2  memory size.
  * @param  None
  * @retval None
  */
static void MPU_Config(void)
{
  MPU_Region_InitTypeDef MPU_InitStruct;

  /* Disable the MPU */
  HAL_MPU_Disable();

  /* Configure the MPU attributes as WT for SRAM */
  MPU_InitStruct.Enable = MPU_REGION_ENABLE;
  MPU_InitStruct.BaseAddress = 0x20010000;
  MPU_InitStruct.Size = MPU_REGION_SIZE_256KB;
  MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;
  MPU_InitStruct.IsBufferable = MPU_ACCESS_NOT_BUFFERABLE;
  MPU_InitStruct.IsCacheable = MPU_ACCESS_CACHEABLE;
  MPU_InitStruct.IsShareable = MPU_ACCESS_NOT_SHAREABLE;
  MPU_InitStruct.Number = MPU_REGION_NUMBER0;
  MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL0;
  MPU_InitStruct.SubRegionDisable = 0x00;
  MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_ENABLE;

  HAL_MPU_ConfigRegion(&MPU_InitStruct);

  /* Enable the MPU */
  HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);
}

/**
  * @brief  CPU L1-Cache enable.
  * @param  None
  * @retval None
  */
static void CPU_CACHE_Enable(void)
{
  /* Enable I-Cache */
  SCB_EnableICache();

  /* Enable D-Cache */
  SCB_EnableDCache();
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t* file, uint32_t line)
{
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */

  /* Infinite loop */
  while (1)
  {
  }
}
#endif

Итого: моя оценка отладочной плате 10 🙂

7 thoughts on “ARM STM32F7. STM32F746G-DISCO.

  1. подскажите, пожалуйста, где заказывали и как, сколько денег??

  2. Вопрос по загрузке прошивки. У них после загрузки бинарникак в ридми написано:
    4- copy the audio and video files provided under “Utilities/Media/” in the USB key
    5- Plug a USB micro A-Male to A-Female cable on CN12 connector
    -> The internal Flash and the external QSPI are now programmed and the demonstration is shown on the board.

    Как они умудряются залить мультимедиа файлы если флэш всего 1 Мб?

    1. Подключается внешний накопитель(флешка) к разъему USB HS.Для подключения необходим переходник USB OTG.

  3. Сегодня тоже получил эту плату. В ней уже был зашит демо-проект. Перепрошил другой программой, а потом захотел восстановить исходный демо-проект. В STM32Cube_FW_F7_V1.3.0 нашел Demonstration – там проект. Я его загрузил в Keil, запустил на отладку (Debug) (программа осталась зашитой в ПЗУ). Но в демо-проекте перестали отображаться пиктограммы рисунков в меню. Я уже туда и файл STM32746G-DISCO_Demo_V1.1.0.hex зашил через Keil – то же самое, всё работает, только вместо пиктограммок в меню непонятно что. То ли эти пиктограммы где-то в отдельной области хранились и я их затер? Надо будет в тексте программы разбираться – как там менюшки рисуются.

    1. Вам в помощь startup пример с исходников куба для F7, тоже принцип для Linux embeded

    2. прежде чем демку шить обратно, надо выбрать external loader -> N25Q128A_STM32F746G_DISCO
